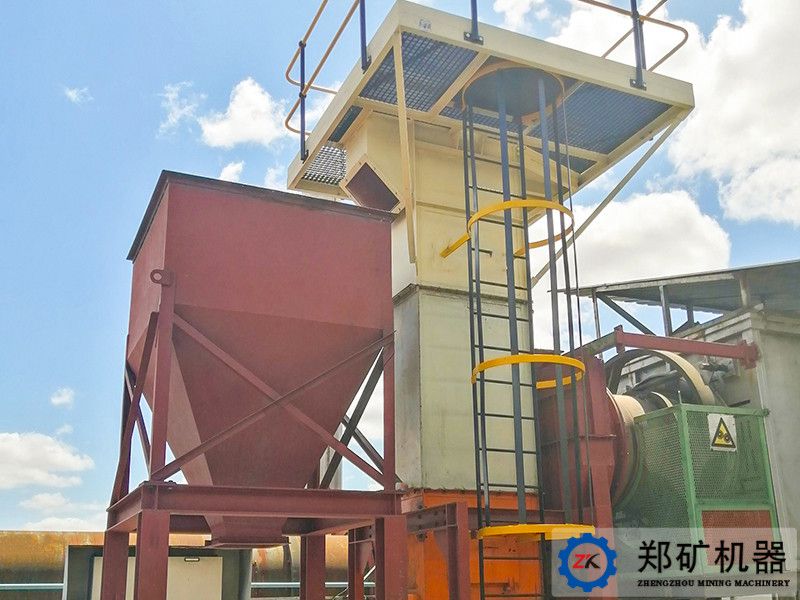

TH型斗式提升機是一種對散狀物料進行連續垂直提升的環鏈斗式提升設備，主要用于提升各種無磨琢或磨琢性小的散狀物料和碎塊物料，該型提升機提升物料溫度一般在250℃以下，具有提升能力大、運行穩定、占地面積小、提升高度高、操作維護簡便等特點。
輸送能力：0.65-47.2m3/h
型號：TH160-TH400
應用范圍：電力、化工、冶金、建材、礦山等行業的物料提升。
本公司TH型斗式提升機是一種給環鏈斗式提升機，有四種型號，可配備深斗或淺斗，每小時可輸送物料0.65-47.2m3，提升高度4.52-30.32m，適合粒徑50mm以下物料的提升，能滿足多數企業的生產需求。
1、整機結構緊湊，外形尺寸小，所占空間小
2、中部機殼均為折彎構件焊接而成，使機殼具有高的整體剛度和可靠性
3、傳動鏈輪為整體式結構，且表面經過強化處理，安裝方便、強度高、耐磨損
4、各節之間及檢修門處均設置有密封裝置，保證無粉塵外泄，實現清潔、環保生產
TH型斗式提升機以圓環鏈條作為牽引構件，料斗則以一定的間隔安裝在鏈條上，鏈條分別繞過提升機頭部和底部的傳動鏈輪，構成具有上升有載分支和下降無載分支的閉合環形系統。布置在提升機頭部的傳動裝置通過頭部鏈輪將動力傳給鏈條；當物料從提升機底部的進料口加入時，隨鏈條一起運動的料斗在提升機底部掏取物料后，被提升到頭部卸料口，*后在重力和離心力的雙重作用下將物料從卸料口卸出。
| 型號 | 型式 | 輸送能力 (m3/h) | 料斗 | 傳動軸轉速 | 輸送物料塊度 | 提升高度 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 容量（L） | 斗距 | 斗寬 | 運行速度 | ||||||||
| 深斗 | 淺斗 | 深斗 | 淺斗 | (mm) | (mm) | (m/s) | (r/min) | (mm) | (m) | ||
| TH160 | 環鏈離心式 | 25.00 | 15.00 | 1.90 | 1.20 | 500 | 160 | 1.20 | 69.71 | 20 | 3.88~38.38 |
| TH250 | 環鏈離心式 | 48.00 | 31.00 | 4.60 | 3.00 | 500 | 250 | 1.20 | 44.11 | 30 | 4.11~38.11 |
| TH315 | 環鏈離心式 | 60.00 | 35.00 | 6.00 | 3.75 | 512 | 315 | 1.40 | 42.50 | 35 | 4.55~38.05 |
| TH400 | 環鏈離心式 | 94.00 | 60.00 | 9.50 | 5.90 | 512 | 400 | 1.40 | 37.60 | 40 | 4.50-38.00 |
注：表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算式未考慮填充系數，具體選型時應根據物料粒度確定填充系數，以此修正此表所給輸送量。
