螺旋輸送機是一種不帶撓性牽引機構的連續輸送設備。

1、構造

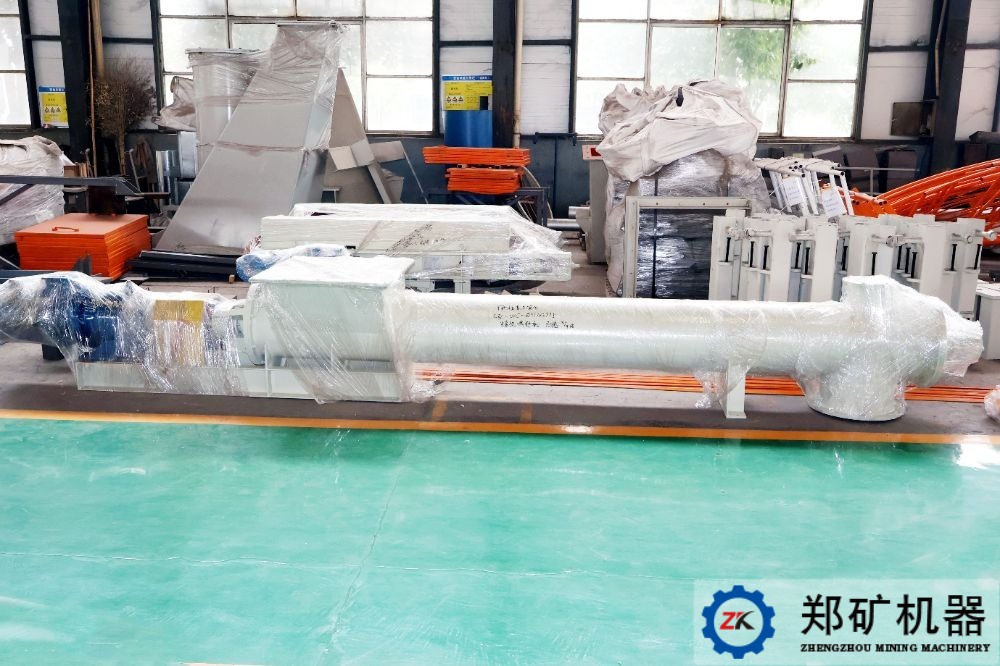

用于水平及微斜方向輸送散粒狀物料的螺旋輸送機的主要組成部分有：半圓形的料槽和在其內安置的裝在懸掛軸承上的螺旋，由驅動裝置帶動螺旋轉動，物料通過加料斗裝入料槽內，在中間卸料口處卸料。

于垂直方向輸送散粒物料的垂直螺旋輸送機，其螺旋吊在頂部的軸承上，下部則靠調心球軸承對中，喂料段槽體為圓錐管，其余部分為圓柱管，頂部的驅動裝置帶動螺旋轉動，物料由底部喂入頂部卸出。

2、工作原理、特點及應用。

工作原理

螺旋輸送機的工作原理是：螺旋在一封閉的料槽內旋轉，使裝入料槽內的物料由于本身重

力及其對料槽的摩擦力的作用，而不與螺旋一起旋轉，只沿料槽向前移動；在垂直螺旋輸送機中，物料是靠離心力和對槽壁所產生的摩擦力而向前移動的。

特點

螺旋輸送機的主要優點：

1） 結構比較簡單、緊湊，易管理和操作；

2） 工作可考，維修不太復雜，成本較低；

3） 由于料槽是封閉的，因而便于輸送易揚塵、熾熱（200℃）及氣味強烈的物料，減少環境污染，改善勞動條件；

4） 可方便地實現多點喂料，多點卸料；

5） 一臺輸送機可以同時向兩個方向輸送物料，即集向中心或遠離中心；

6） 在輸送過程中，可以和混合、攪拌或冷卻等工藝過程合并進行；

7） 料槽的剛度較大，因此能很好地承受一定的彎矩作用。

螺旋輸送機的主要缺點是：由于螺旋輸對物料的攪拌及物料對螺旋和料的摩擦，使運行阻力及功率消耗很大，零件磨損較塊，造成維修工作量大，同時對超載較敏感，易產生堵塞現象。

應用

由于上述原因，螺旋輸送機廣泛用于建筑材料、糧食、化學、機械制造、交通運輸?shù)裙I(yè)領域，用來輸送水泥、煤粉、礦石、面粉等物料。用于水平及微傾斜方向輸送的螺旋輸送機的傾角小于20°。

 在布置一臺輸送機時，如果條件可能，將驅動裝置布置在卸料端，使螺旋處于受拉的有利狀態，同時應注意不要使支撐底座或出料口布置在機殼接頭的法蘭處，進料口也不應布置在機蓋接頭處及懸掛軸承的上方。
