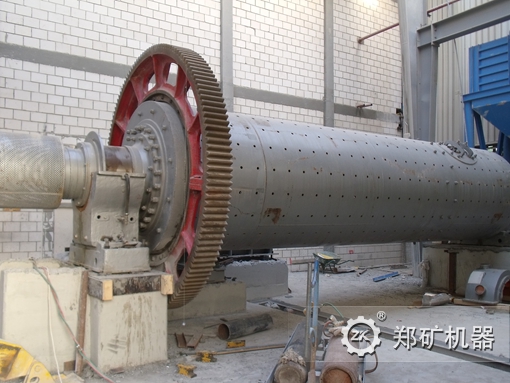

格子球磨機大齒圈的對口螺栓經常在運行中發生斷裂，致使磨機停車更換對口螺栓。如果操作工發現不及時就會發生損壞齒輪的設備事故。鄭礦機器采用改進大齒圈對口接觸面積和對口螺栓加熱緊固的方法來解決這個問題。

　　一、格子球磨機對口螺栓斷裂的原因分析

　　1、格子球磨機大齒圈設計時是正整個端面接觸，由于端面加工精度不高，大齒圈的端面安裝時往往不是全面接觸，而是局部接觸，有的地方接觸不到。這樣，螺栓出現松動，再緊固時端面就接觸不好，造成對口齒齒合不良而產生振動，速齒輪磨損；嚴重時造成斷裂，甚至造成齒輪瓣齒。

　　2、格子球磨機的對口螺栓有兩種，一種是M56螺栓，另一種是M42螺栓，由于齒圈對口緊固位置狹小不好用力緊固，又采用直接緊固螺栓，有時螺栓緊不到位，造成松動合針對斷裂。

　　二、格子球磨機對口螺栓斷裂的解決方法

　　1、格子球磨機大齒圈端面的改進，我們把齒圈兩端面的接觸面積減小2/3，只留齒圈端面上部的1/3，其余部分用手動砂輪機磨去2mm。這樣見效拉端面接觸面積，同樣的緊固力就會產生幾倍的張緊力，強化了對口螺絲的緊固。

　　2、格子球磨機大齒圈對口螺栓的緊固方法。格子球磨機大齒圈對口螺栓一共又8個，4－M56螺栓和4-M42螺栓，一個對口各有2-M56螺栓和2-M42螺栓，其中M42螺栓上有張緊套。大齒圈對口螺栓靠近齒根處平行安裝2-M56螺栓，M42螺栓進行處理，直接安裝緊固，由于檢修人員和緊固力的無法控制，只能以人力緊不動為止。這樣螺栓往往緊不到位，造成螺栓加熱而引起齒輪振動?，F(xiàn)在利用熱脹冷縮的原理把對口螺栓加熱到200℃后，再進行安裝。這樣等螺栓冷卻到室溫后，對口螺栓就緊固牢靠不會松。

　　三、改進后的效果

　　我們采用格子球磨機大齒圈的接觸面積和對螺栓加緊加固的辦法解決了對口螺栓斷裂的故障，提高了球磨機的運轉率。
